YBR125Kにキックを取り付けました。

タオバオでサイドボックスのついでにキックセットを買ったのが今年の6月でした。
取り付けたいなぁ〜と思いつつはや4ヶ月。
(作業者が自分なのでなかなか手が出せなかったのです。)

作業は出来るだけ画像に残しながら進めました。
なので今回画像が多いです。ダーっとスクロールして下さい(笑)

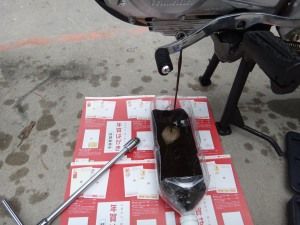

まず軽く走った後エンジンオイルを抜く。
キック取り付け1
さらっと書いてますが人生初めてのオイル交換。大丈夫か自分。

温度計(非接触式)があったのでオイルをピッ。
キック取り付け2
そんなに熱くないのですね。

手順はWikiに沿って行いました。

ステップを外そうと思ったけど難しいのでアチチガードのみ外す。(さっそく妥協。)
キック取り付け3
そもそもステップ外せるってのも知りませんでしたわ。

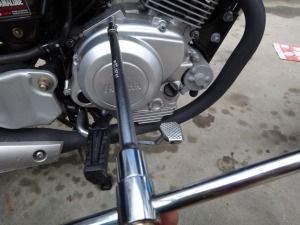

いざボルト外し。
キック取り付け4

ステップがあるのでこのボルトはメガネで外しました。
キック取り付け5

外して気付いたけど2本だけボルトが長い。
キック取り付け6
外す前にボルトの頭に番号を振っていたので事なきを得ました。

長いボルトは右上と左下です。
キック取り付け7

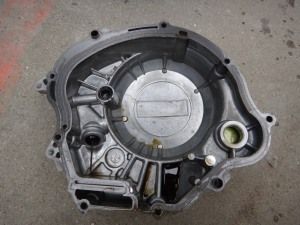

実はふた(正式名称知りません)外せば穴が違うので分かりますが。
キック取り付け8
(なのでボルトの頭に番号振らなくても事なきを得ます。)

続いてセルモーターを外す。2本のボルト長は同じでした。
キック取り付け9

モーターに繋がっている導線を外す。
キック取り付け10
排気管があるので斜めにドライバーを当てる感じでした。

モーター外れた。けっこう重たい。
キック取り付け11
あとボルト外してると残りオイルが隙間から垂れてきました。

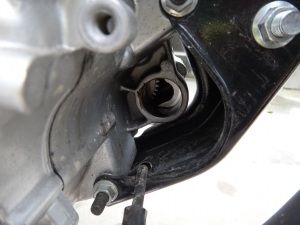

モーター取り付け部を覗いてみた図。
キック取り付け12
歯車がチラッ。

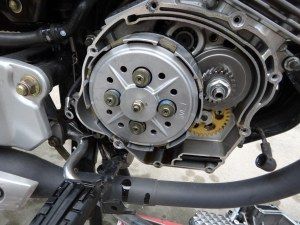

フタが外されクラッチが現れた。ちょっと感動。
キック取り付け13

ここにキックの部品を取り付けるのだな。
キック取り付け14


よしクラッチを外すぞ。

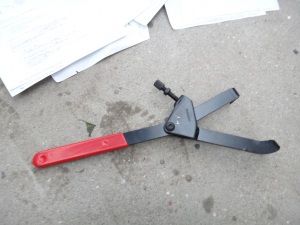

恐らく私が死ぬまでに今回しか使わぬであろう工具も買ってきた。
キック取り付け15
ストレートで確か1800円。(会員価格)

こう使うのかな?
キック取り付け16

と思ったけど違ったみたい。
キック取り付け17
普通に外せました。
キック取り付け18

真ん中のボルトは関係無いのでウィキに従い触らない。
キック取り付け19

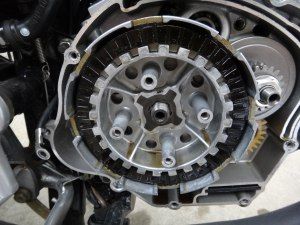

クラッチ様ご登場。
キック取り付け20
(いつもヘタクソに繋いでスイマセン。)

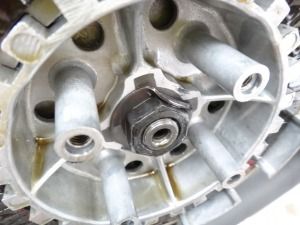

絶対に外れてはいけないぞという意思を感じるボルト。
キック取り付け21
曲げられた部品の厚さもなかなか。

やはりしっかり締まっていました。
キック取り付け22

外れました。
キック取り付け24

どうやらウィキに再使用不可とあるのはこの部品のようだ。
キック取り付け23
しかしキックセットには付属していなかったので今回、、、

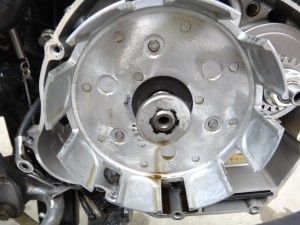

クラッチたちを抜きます。
キック取り付け25

こんな感じに。
キック取り付け26

内側が変わった形のワッシャを抜く。
キック取り付け27

こんな感じに。
キック取り付け28

クラッチのガワを外してワッシャ外して。
キック取り付け29

こんな感じに。
キック取り付け30
(最後のワッシャは別に外す必要なかったです。)

やっと下準備終了。これよりキックの取り付け。

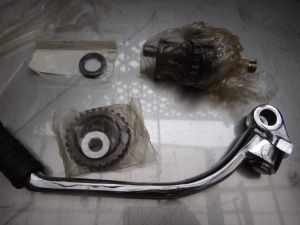

これがタオバオで買っていたキックセットです。
キック取り付け31
確か100元くらいだったと思います。日本円だといくらでしょうか?

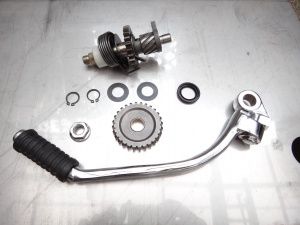

袋を取ったところ。
キック取り付け32
重さを量ったら1.3kg弱。キックが付くなら全然余裕っス♪

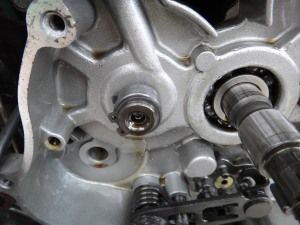

さて今は遊んでるスペースに歯車付けます。
キック取り付け33

前車で「一度しか使わないんだろな…」と買った工具のおかげでサクッと。
キック取り付け34
ありがとうYB-1 four いやダイソー。
おかげでサークリップが簡単に外せたヨ。

輪っかを抜く。
キック取り付け35

歯車をワッシャで挟み 空いたところはめてクリップで留める。
キック取り付け37
どこにも繋がってないのでフリーにくるくる回ります。

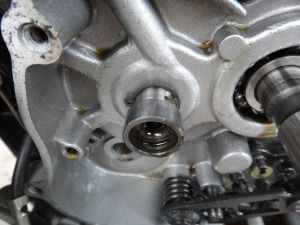

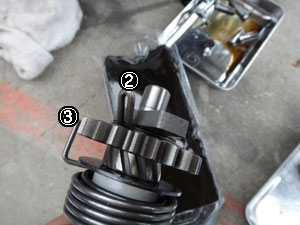

キックの軸になる部品を取り付けます。
キック軸1
キック軸2
キック軸3
詳しくはウィキで(笑)

取り付け。
キック取り付け41

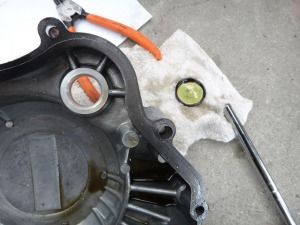

キック用に封をしてあるフタを内からど突いて抜く。
キック取り付け42
叩け叩け叩けぇ〜♪
キック取り付け43

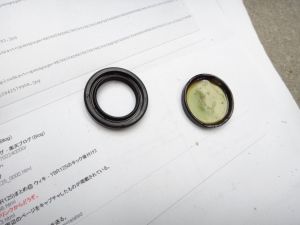

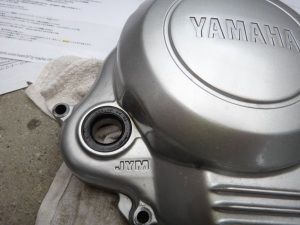

ゴムのパッキンと交代。
キック取り付け44
簡単に付いたけどオイル漏れなどしないのだろか。
キック取り付け45

こんな感じ。
キック取り付け46

あまり機会もないし測ってみた。
キック取り付け47
3mm

キック取り付け48
29mm

こんな板でバイクの動力を受け止めるなんてすごいと思います。
キック取り付け49

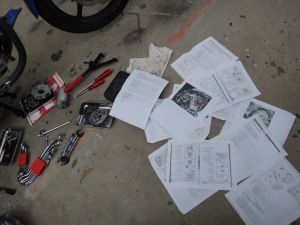

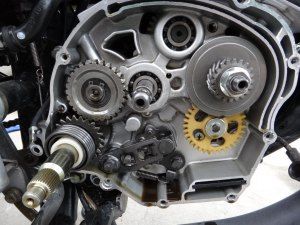

後は逆の手順で元に戻します。
キック取り付け50
ガスケットはまだ使えそうだったので(素人の勝手な考えで)再使用しました。

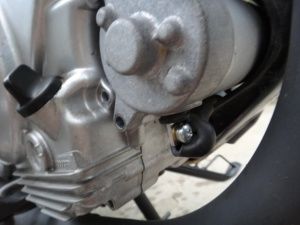

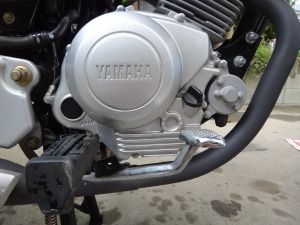

わーいキック付いたー (´▽`)/
キック取り付け52


仕上げにオイルを注入。ホムセンで安かったやつです。ごめんねYBR。
キック取り付け51
ちょっとずつ入れたけど結局空っぽになりました。

★最後にキックの鬼氏&wikiにまとめてくれた方々ありがとうございました!
キック取り付け53
おかげさまでキックが付きました。車両の不安が一個増えましたが(笑)
